pt46x4系列压力传感器sil2

sil2和 pl'c' 等级，具有本地和远程清零功能

描述

pt46x4系列压力传感器是一款±0.5%传感器，非常适合需要简单安装、可重复性和可靠性的一般熔体压力测量。 pt46x4传感器提供行业标准的4-20 ma 放大信号，设计用于与 dcs 和plc配合使用。 pt46x4 配有可调节的零点和量程侧安装式电位计。pt46x4 系列 ma传感器可通过两种方式进行远程腐蚀：通过零电位计在本地进行微蚀，或通过将两个引脚短路在一起（触点闭合）进行远程腐蚀。可选的热电偶或rtd配置可提供熔体温度。 pt46x4 具有 1/2-20 unf 螺纹，可简单方便地安装在标准传感器安装孔中。 4-20 ma 输出信号的额定值为 pl'c '，如机械指令 en iso 13849-1 中所述。 pt46x4 系列 ma 传感器已通过自我认证

特征

■ 可调节 的零点 和 量程， 通过 侧面安装的 电位器

■ 精度优于 ±0.5%

■ dymax®涂层不锈钢接液部件

■ 4-20 ma 输出

■ 0-500 到 0-30，000 psi

■ 内部 80% 分流 校准

■ 基于fmeda分析和内部审计的第三方机构分析（exida™）和自我认证

■ 输出信号符合机械指令（类别1）定义的性能等级"c"

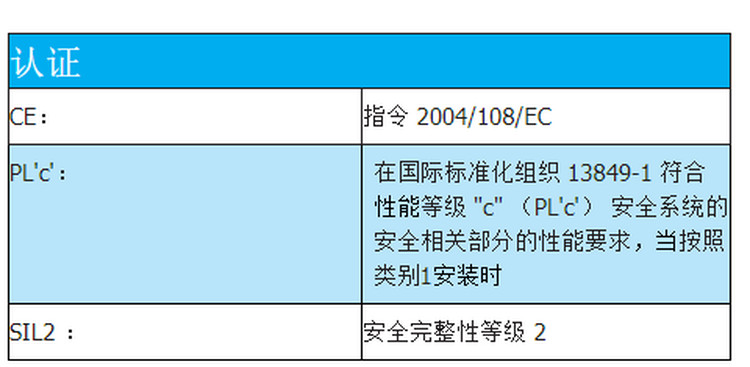

■ 正确安装和使用时，符合以下合规性指令：

– sil2

– 机械指令en iso 13849-1

根据exida™评估报告

。 pt46x4 系列 ma 传感器经过广泛的 fmeda 分析（故障模式影响和诊断分析）。 fmeda报告显示，这些传感器已经过随机故障要求评估，并符合性能等级"c"（pl"c"）以及sil2（安全完整性等级2）。 fmeda报告中的信息可由客户的系统设计人员使用，作为系统中pl'c'或sil器件整体鉴定的一部分合规。 pt46x4系列可以配备安全继电器，与信号输出分开。这种可选的继电器信号称为guardian，具有特定于应用的压力阈值设置，该设置将使机器处于机械指令en iso 13849-1中描述的安全模式。

性能特点

输出：

4-20 毫安

输入电压：

14-36 v 直流

准确性：

±0.5%断续器 综合 误差 （包括线性度、 可重复性和 迟滞）

重复性：

±0.2% 满量程

配置：

惠斯通电桥 应变片

耐负载性：

0-1，100 欧姆

过压：

2 倍量程 或35，000 psi（以较少者为准）

内部分流校准 （r-cal）：

80% fso ±0.5%

绝缘电阻：

1，000mω @ 50 v 直流

机械特性

膜片温度，值：

750 华氏度 （400°c）

零位移（温度调整）：

25 psi/100°f 典型值

（45 psi/100°c）

电子工作温度：

-29°至85°c（-20°至185°华氏度）

零位移（温度调整）：

±0.05% 满量程/°f 值

（±满量程/°c 值为 0.10%）

安装扭矩：

500 英寸/磅.max

标准接液部件：

dymax® coated

15-5 ph sst

配件和其他选项

清洁工具套件，加工工具套件，保护安全继电器（机械指令;nak 填充;upr过程指示器，atc过程控制器。有关其他选项

请联系工厂。
